راهنمای گام‌به‌گام رفع مشکلات پرینتر سه‌بعدی FDM خراب:

پرینتر سه‌بعدی شما کار نمی‌کند؟ اولین اقدام برای عیب‌یابی

پرینترهای سه‌بعدی FDM یکی از بهترین ابزارها برای ساخت مدل‌های سه‌بعدی هستند، اما مانند هر دستگاه دیگری ممکن است دچار مشکل شوند. در این راهنمای جامع، به صورت گام‌به‌گام فرآیند عیب‌یابی و رفع مشکلات رایج پرینترهای سه‌بعدی FDM را بررسی می‌کنیم.

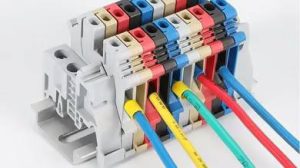

1. بررسی اتصال برق و کابل‌ها

یکی از رایج‌ترین دلایل کار نکردن پرینتر سه‌بعدی، مشکلات برق و اتصالات است. مراحل زیر را دنبال کنید:

• مطمئن شوید پرینتر به منبع برق متصل است.
• کابل‌ها را برای قطع شدن یا خرابی بررسی کنید.
• از سالم بودن پریز برق اطمینان حاصل کنید.

2. وضعیت نمایشگر و نرم‌افزار پرینتر

اگر نمایشگر پرینتر روشن نمی‌شود، ممکن است مشکل در منبع تغذیه یا فیوز باشد.

• فیوز داخلی دستگاه را بررسی کنید.
• تنظیمات نمایشگر را بازنشانی کنید.
• در صورت امکان، نرم‌افزار پرینتر را به‌روزرسانی کنید.

3. مشکلات اکسترودر: دمای نازل و فیلامنت

اکسترودر قلب پرینتر سه‌بعدی است. هرگونه مشکل در این بخش می‌تواند چاپ را متوقف کند.

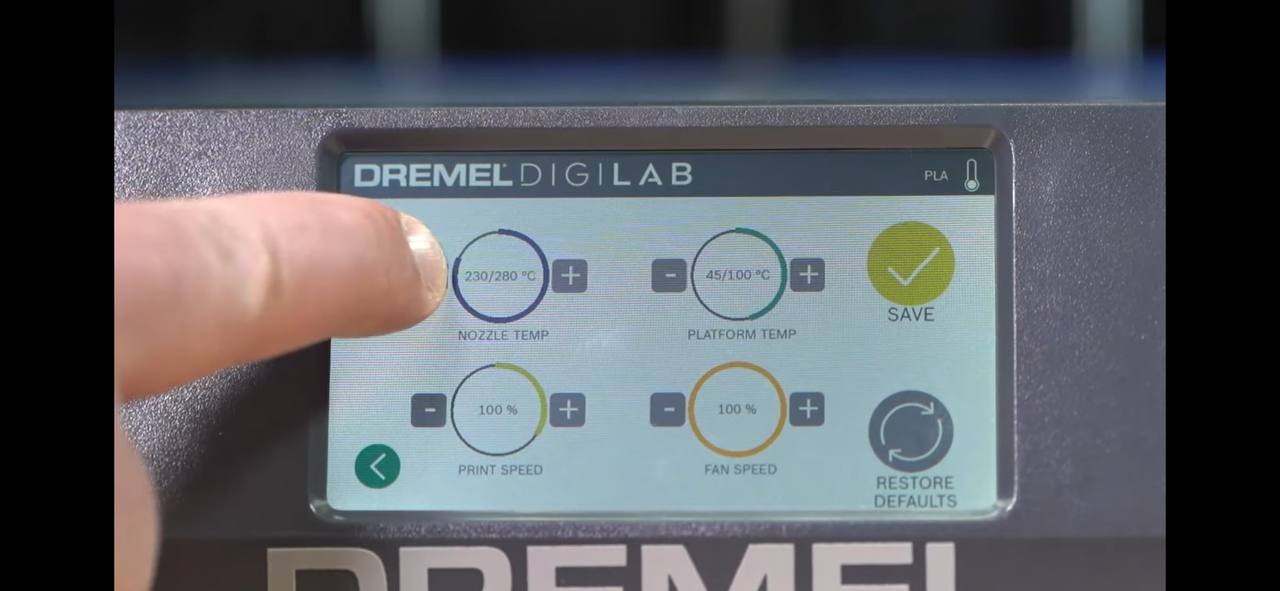

• دمای نازل را بررسی کنید؛ ممکن است بیش از حد سرد یا گرم باشد.

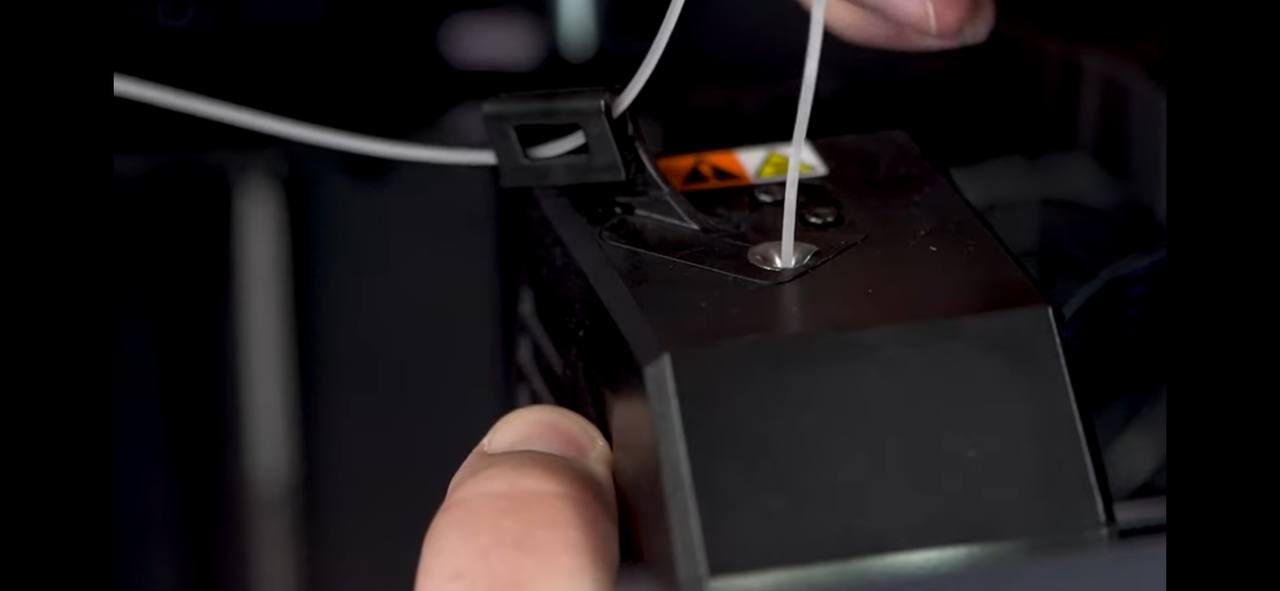

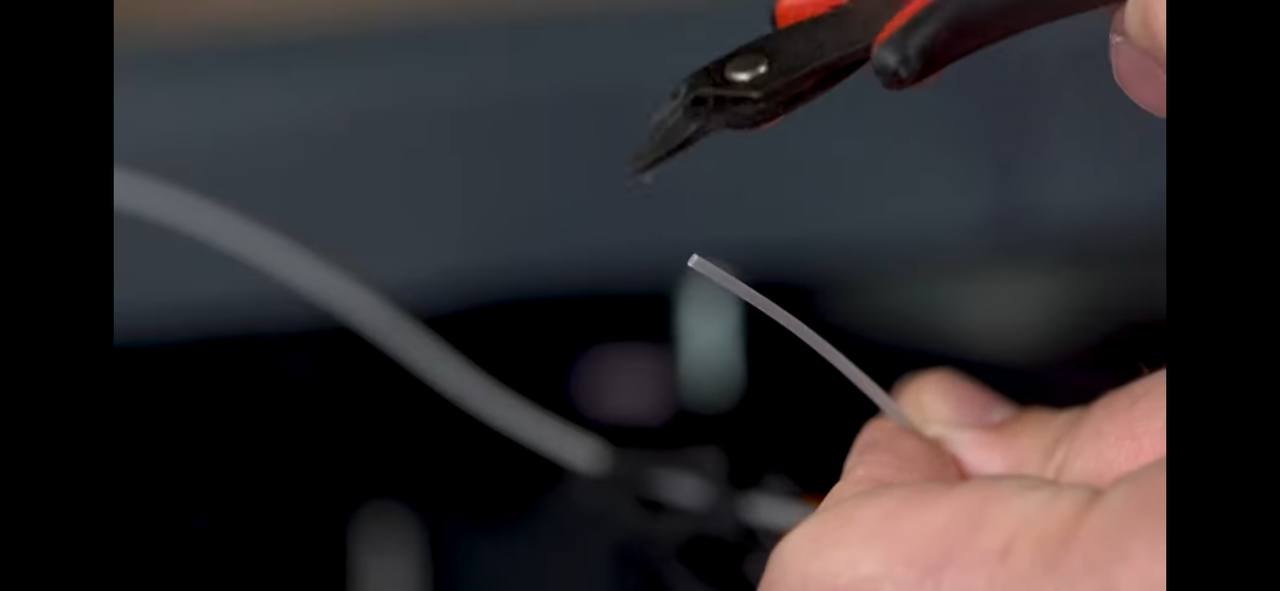

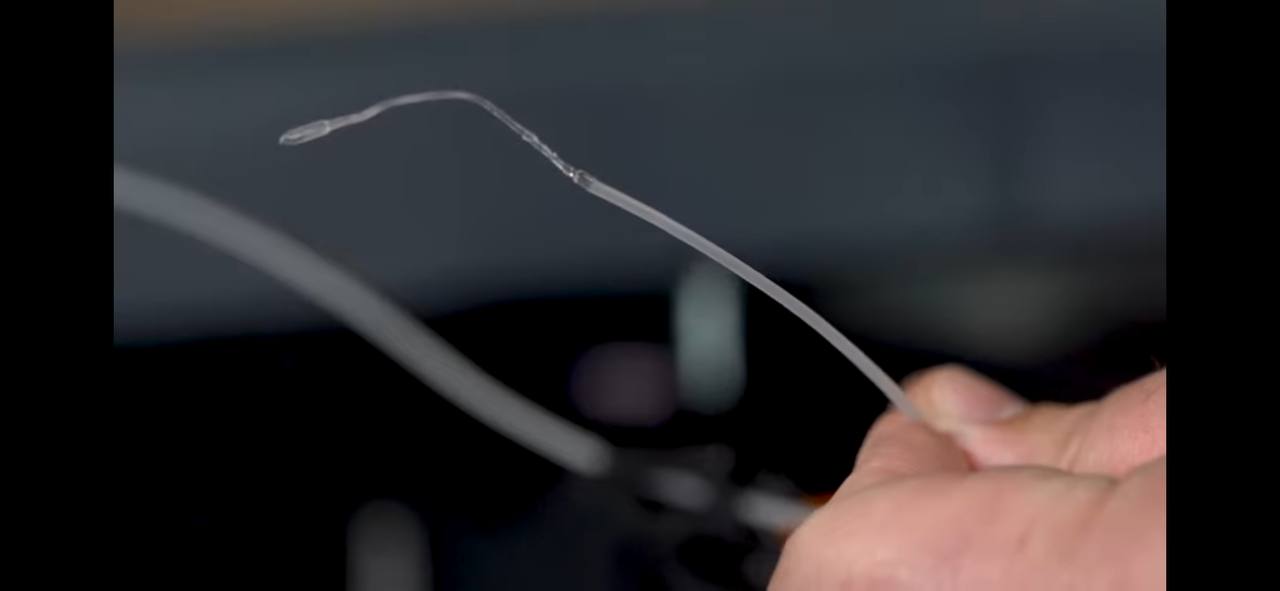

• فیلامنت گیر کرده را بیرون بکشید و نازل را تمیز کنید.
• مطمئن شوید فیلامنت به درستی در مسیر اکسترودر تا نازل قرار گرفته است.

4. بررسی صفحه چاپ (Bed)

اگر مدل چاپ نمی‌شود یا به درستی روی صفحه قرار نمی‌گیرد:

• تراز بودن صفحه چاپ را بررسی و تنظیم کنید.
• سطح صفحه چاپ را با الکل ایزوپروپیل تمیز کنید.
• در صورت نیاز، از چسب مخصوص (مانند کلروفوم یا محلول ای بی اس) یا نوار چاپ برای چسبندگی بهتر استفاده کنید.

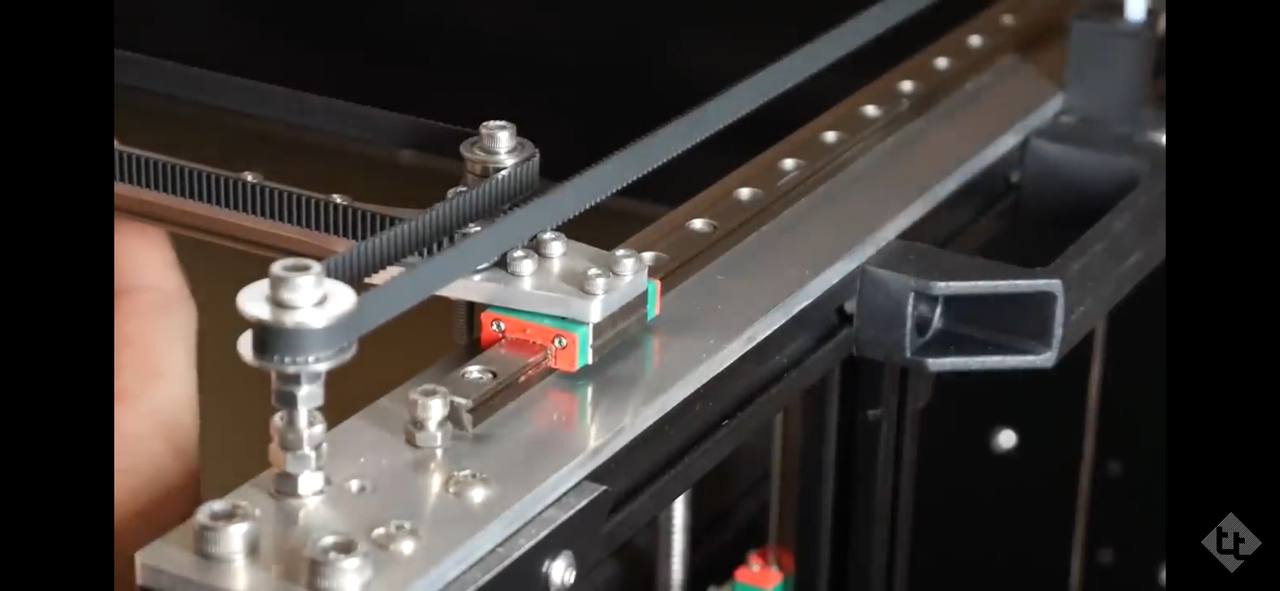

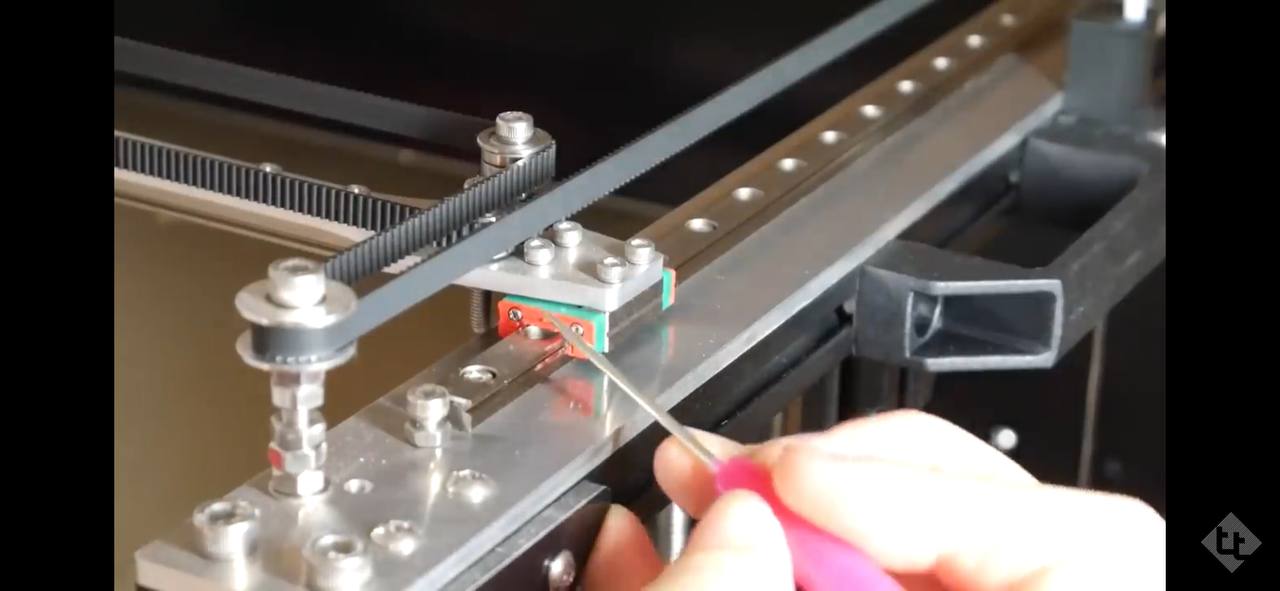

5. مشکلات مکانیکی: چرخ‌دنده‌ها و بلبرینگ‌ها

حرکت ناهماهنگ یا متوقف شدن محورهای پرینتر می‌تواند ناشی از مشکلات مکانیکی باشد.

• چرخ‌دنده‌ها را برای هرگونه ساییدگی یا خرابی بررسی کنید.
• بلبرینگ‌ها را روغن‌کاری کنید.
• تسمه‌های دستگاه را از نظر کشیدگی، شل بودن یا خرابی بازبینی کنید.

6. مشکلات مربوط به فایل سه‌بعدی

گاهی اوقات مشکل از فایل STL یا G-code است.

• فایل سه‌بعدی را در نرم‌افزار شبیه‌سازی بررسی کنید.
• مطمئن شوید که تنظیمات چاپ با دستگاه شما سازگار است.
• اگر فایل معیوب است، آن را اصلاح یا جایگزین کنید.

7. خطای حسگرها و کالیبراسیون نادرست (در صورت مجهز بودن)

حسگرها نقش حیاتی در عملکرد صحیح پرینتر دارند.

• خطای حسگر دما یا حسگر موقعیت را بررسی کنید.
• پرینتر را به‌طور کامل کالیبره کنید.

8. مشکلات ارتباطی با کامپیوتر یا کارت حافظه

اگر پرینتر فایل‌ها را نمی‌خواند:

• کابل USB را عوض کنید یا از پورت دیگری استفاده کنید.
• کارت حافظه را در کامپیوتر بررسی کنید.
• در صورت لزوم، فرم‌ور (frameware)  پرینتر را مجدداً نصب کنید.

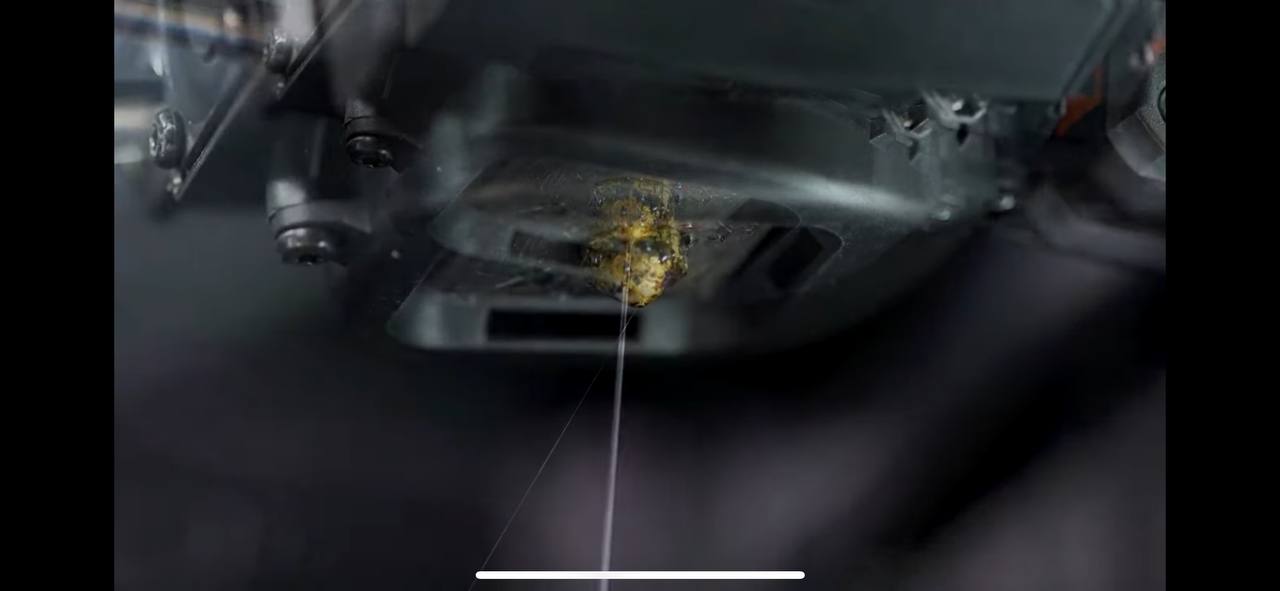

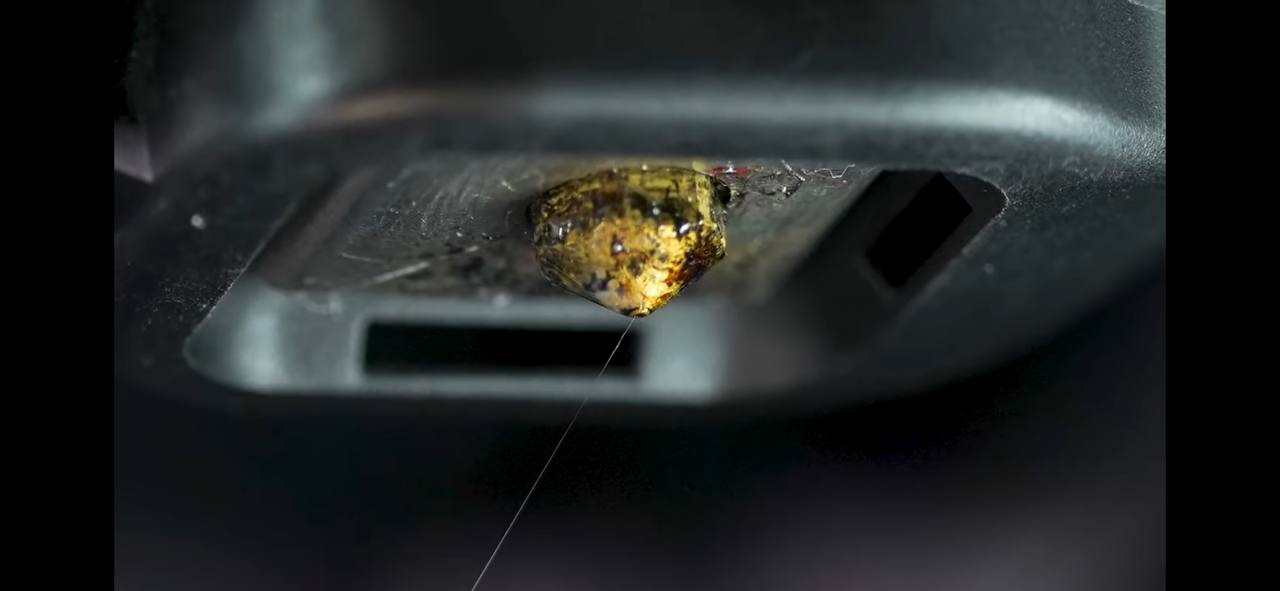

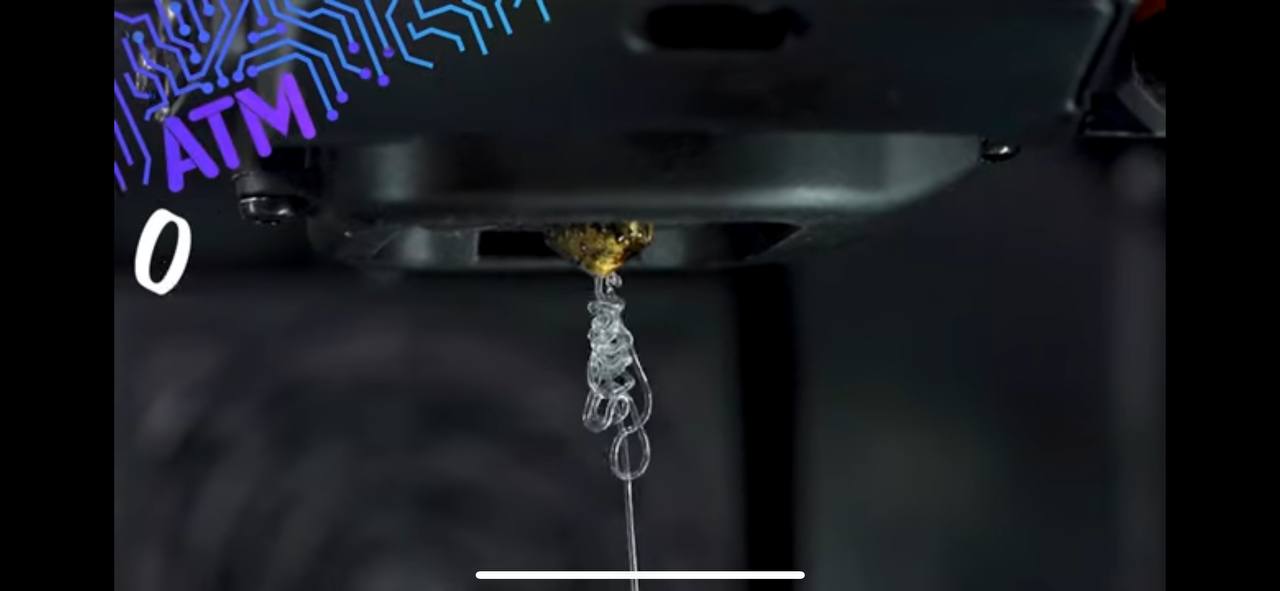

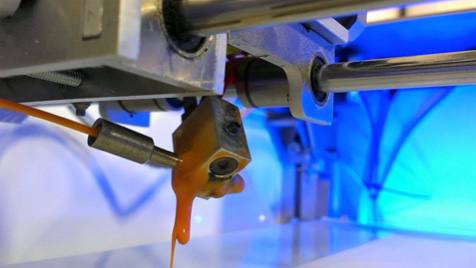

9. بررسی نازل مسدود شده

نازل مسدود یکی از مشکلات متداول پرینترهای سه‌بعدی FDM است که می‌تواند به توقف چاپ منجر شود. برای حل این مشکل:

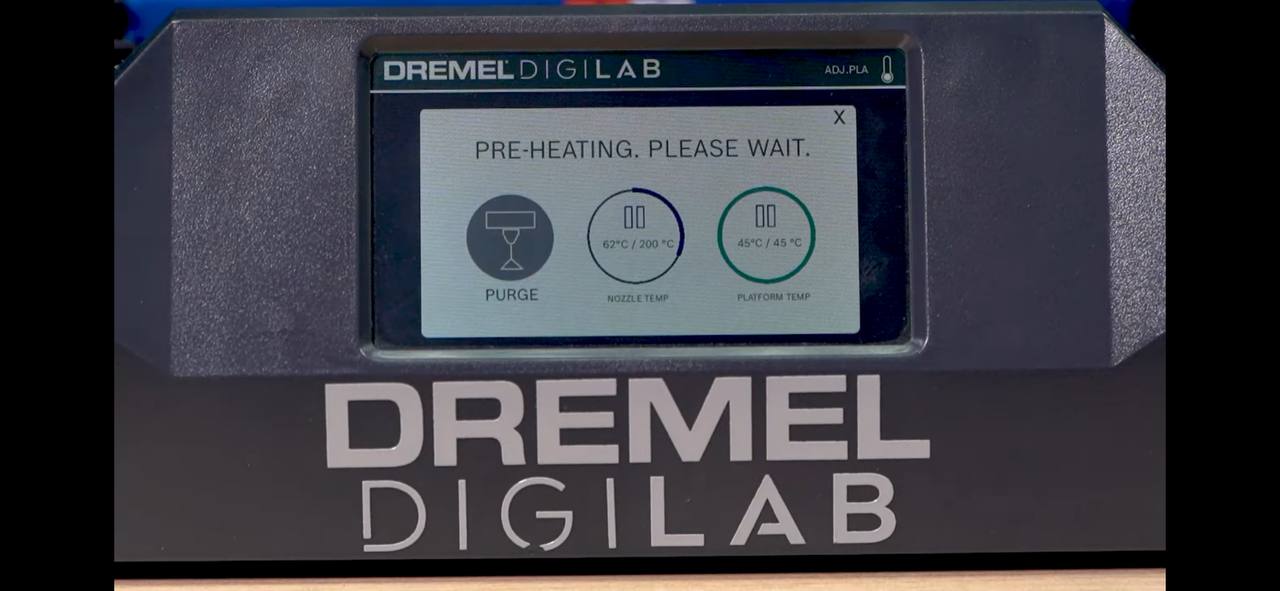

• نازل را گرم کنید تا مواد باقیمانده در آن ذوب شود.

• از سوزن یا ابزار تمیزکننده مخصوص نازل استفاده کنید.

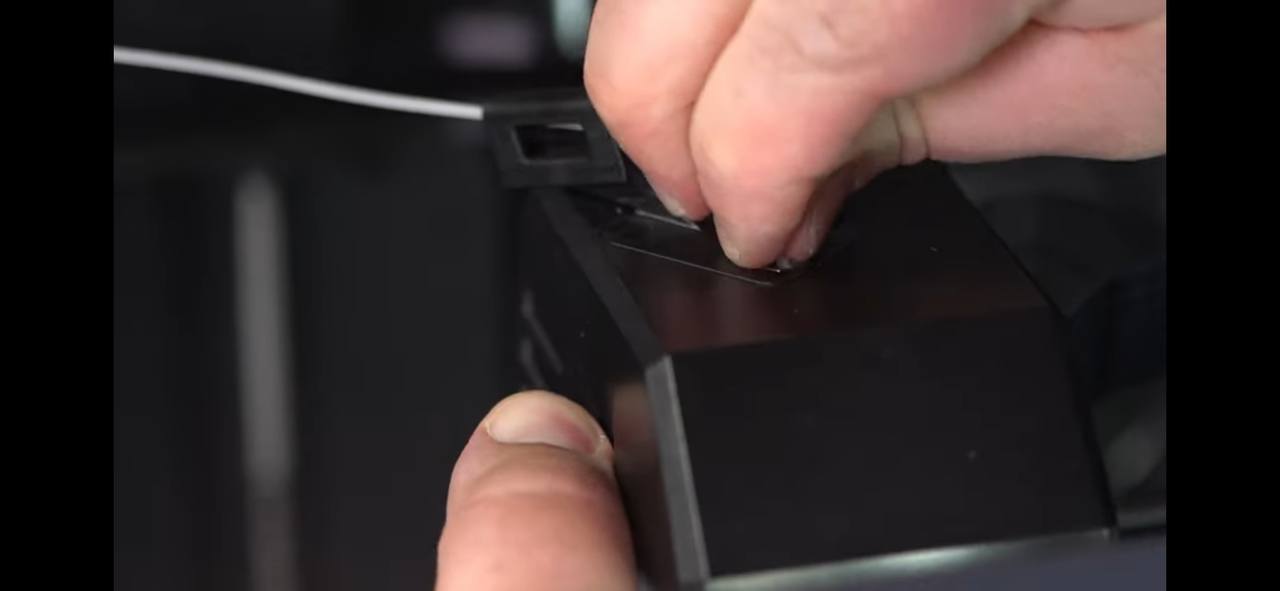

• در صورت شدید بودن انسداد، نازل را باز کرده و با حلال مناسب تمیز کنید.

10. تاثیر تنظیمات دمای چاپ در رفع مشکلات رایج پرینترهای سه‌بعدی FDM

دمای نادرست یا جریان نامناسب فیلامنت می‌تواند باعث چاپ‌های بی‌کیفیت شود.

• دمای مناسب برای نوع فیلامنت (PLA،… ABS، PETG) را تنظیم کنید.
• میزان جریان فیلامنت را در نرم‌افزار چاپ، کاهش یا افزایش دهید.
• از فیلامنت‌های باکیفیت و بدون عیب استفاده کنید. از فیلامنت های شکننده و کهنه استفاده نکنید.



11. ارتعاشات و صداهای غیر معمول

اگر پرینتر شما صدای ناهنجار ایجاد می‌کند یا ارتعاش زیادی دارد، ممکن است مشکل در قطعات متحرک باشد.

• پیچ و مهره‌های محورها را سفت کنید.
• پایه‌های پرینتر را روی سطحی صاف و بدون لغزش قرار دهید.
• موتورهای استپر را از نظر صحت عملکرد بررسی کنید.

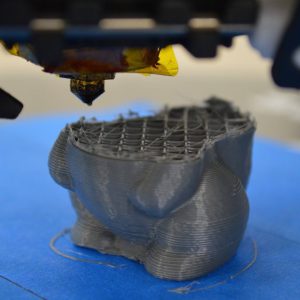

12. مشکلات مربوط به لایه‌گذاری (Layer Adhesion)

یکی دیگر از مشکلات رایج، جدا شدن یا ناپایداری لایه‌ها در حین چاپ است. برای رفع این مشکل:

• دمای چاپ را کمی افزایش دهید تا چسبندگی بهبود یابد.
• سرعت چاپ را کاهش دهید.
• مطمئن شوید جریان هوا در محیط چاپ ثابت است و هیچ باد مستقیمی به سمت مدل در حال چاپ وجود ندارد. فضای چاپ را با یک پوشش ببندید تا گرمای محفظه چاپ حفظ شود.

13. بررسی نرم‌افزار اسلایسر

تنظیمات نادرست در نرم‌افزار اسلایسر می‌تواند تأثیر منفی روی کیفیت چاپ بگذارد.

• ارتفاع لایه، سرعت چاپ و ضخامت دیواره‌ها را بازبینی کنید.
• از تنظیمات  پیشنهادی فروشندگان برای نوع پرینتر و فیلامنت خود استفاده کنید.
• نرم‌افزار اسلایسر را به آخرین نسخه به‌روزرسانی کنید.

14. مدیریت فیلامنت‌های فرسوده یا آسیب‌دیده

فیلامنت‌هایی که در محیط‌های مرطوب نگهداری شده‌اند یا فرسوده‌اند، ممکن است باعث بروز مشکلات شوند.

فیلامنت را در جای خشک و در کیسه‌های دارای رطوبت‌گیر نگهداری کنید.

در صورت مشاهده هرگونه شکستگی یا فرسودگی، فیلامنت را تعویض کنید.



15. بازبینی و نگهداری دوره‌ای پرینتر

نگهداری منظم پرینتر سه‌بعدی می‌تواند از بسیاری از مشکلات جلوگیری کند.

• نازل، اکسترودر و سایر قطعات متحرک را به صورت دوره‌ای تمیز کنید.

• مطمئن شوید تسمه‌ها در وضعیت مناسبی قرار دارند و کشش کافی دارند.

• پرینتر را هر چند ماه یک بار به صورت کامل کالیبره کنید.

16. مشکلات چاپ‌های پیچیده و بزرگ

پرینت مدل‌های پیچیده یا بزرگ ممکن است با شکست مواجه شود. برای بهبود نتیجه:

• از ساپورت (Support Structures) استفاده کنید.
• سرعت چاپ را کاهش دهید و ارتفاع لایه را به دقت تعیین کنید تا جزئیات بهتری ایجاد شود.
• از چسب یا اسپری مخصوص (تافت) برای جلوگیری از جدا شدن مدل از صفحه چاپ استفاده کنید.

17. تست نهایی پس از رفع مشکل

• پس از هرگونه تعمیر یا تنظیم، حتماً یک مدل آزمایشی ساده چاپ کنید. این کار به شما کمک می‌کند تا مطمئن شوید پرینتر به درستی کار می‌کند.
• از مدل‌های آزمایشی موجود در اینترنت استفاده کنید.
• تنظیمات چاپ خود را ذخیره کنید تا در آینده به راحتی بتوانید از آن‌ها استفاده کنید.

جمع‌بندی

در این مقاله از سلسله مقالات آی پرینت، ره‌های رفع مشکلات رایج پرینترهای سه‌بعدی FDM را بررسی کردیم. با رعایت این نکات و راهکارها، می‌توانید از عملکرد بهتر دستگاه خود لذت ببرید و از پروژه‌های چاپ سه‌بعدی خود بهترین نتیجه را بگیرید. اگر مشکل فراتر از توان شما بود، از تکنسین متخصص مجموعه آی پرینت کمک بگیرید.



بهترین مدل‌ها برای رفع مشکلات رایج پرینترهای سه‌بعدی FDM

تست عملکرد پرینتر سه‌بعدی FDM با استفاده از مدل‌های استاندارد می‌تواند به شناسایی نقاط قوت و ضعف دستگاه کمک کند. این مدل‌ها معمولاً برای بررسی دقت، چسبندگی، وضوح جزئیات و توانایی دستگاه در چاپ مدل‌های پیچیده طراحی شده‌اند. در ادامه، بهترین مدل‌های تست را معرفی می‌کنیم:

1. Benchy 3D

مدل “Benchy 3D” یکی از محبوب‌ترین گزینه‌ها برای تست پرینترهای سه‌بعدی است. این مدل کوچک و دقیق برای ارزیابی ویژگی‌های زیر مناسب است:

• کیفیت سطح و دیواره‌ها.
• چسبندگی به صفحه چاپ.
• توانایی چاپ بخش‌های کوچک و پیچیده.

2. XYZ Calibration Cube

این مکعب برای اندازه‌گیری دقت ابعادی پرینتر طراحی شده است. ویژگی‌های این مدل:

• بررسی دقت محورهای X، Y و Z.
• تحلیل انقباض یا انبساط مواد چاپی.
• مناسب برای تنظیمات کالیبراسیون.

3. مدل Overhang Test برای رفع مشکلات رایج پرینترهای سه‌بعدی FDM

این مدل برای تست توانایی پرینتر در چاپ بخش‌های آویزان (Overhangs) طراحی شده است.

• بررسی عملکرد در زوایای مختلف (تا 80 درجه).
• ارزیابی نیاز به ساپورت گذاری .
• مناسب برای تنظیم خنک‌کننده.



4. Bridging Test

برای بررسی توانایی پرینتر در ایجاد پل‌های بدون پایه از این مدل استفاده می‌شود:

• ارزیابی کیفیت چاپ بین دو نقطه.
• تنظیم سرعت فن و دمای چاپ.

5. Calibration Cat

مدل گربه کالیبراسیون یک تست سریع برای بررسی عمومی عملکرد پرینتر است.

• کیفیت چاپ سریع.
• ارزیابی دقت در جزئیات.
• مناسب برای کاربران تازه‌کار.

6. Torture Test

این مدل برای فشار آوردن به پرینتر و شناسایی مشکلات پیشرفته طراحی شده است.

• بررسی کیفیت در جزئیات بسیار ریز.
• تحلیل کارایی در بخش‌های پیچیده و ظریف.
• مناسب برای پرینترهای حرفه‌ای.



7. Voronoi Cube

برای تست ظرافت و توانایی پرینتر در ایجاد ساختارهای شبکه‌ای از این مدل استفاده کنید:

• بررسی دقت در چاپ الگوهای پیچیده.
• مناسب برای تست استحکام و چسبندگی.

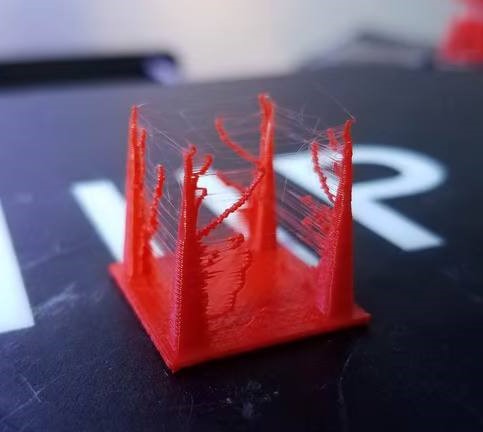

8. Stringing Test

این مدل برای بررسی مشکلات رشته‌ریزی (Stringing) استفاده می‌شود.

• مناسب برای تنظیمات پس کشی یا Retraction.
• کاهش خطاهای ناشی از فیلامنت اضافی.

پرسش‌های متداول درباره رفع مشکلات رایج پرینترهای سه‌بعدی FDM

1. چرا پرینتر سه‌بعدی من فیلامنت را به درستی تغذیه نمی‌کند؟

این مشکل ممکن است به دلیل موارد زیر باشد:

• گیر کردن فیلامنت در اکسترودر.
• استفاده از فیلامنت کهنه، بی‌کیفیت یا آسیب‌دیده.
• تنظیمات نادرست فشار اکسترودر.

2. چگونه می‌توان کیفیت لایه‌های چاپ را بهبود داد؟

برای بهبود کیفیت لایه‌ها:

• از فیلامنت با کیفیت بالا استفاده کنید.
• صفحه چاپ را تراز کنید. (متن لینک آموزش تراز)
• تنظیمات سرعت و دمای چاپ را بهینه کنید.

3. چرا مدل چاپ شده به صفحه چاپ نمی‌چسبد؟

این مشکل معمولاً به دلایل زیر رخ می‌دهد:

• عدم تراز بودن صفحه چاپ.
• دمای پایین صفحه چاپ یا نازل.
• استفاده نکردن از مواد کمکی مانند چسب یا اسپری چاپ(مانند تافت).

4. چرا پرینتر سه‌بعدی خطوط اضافه (Stringing) ایجاد می‌کند؟

رشته‌ریزی، مویی شدن یا Stringing معمولاً به دلیل:

• تنظیمات نادرست Retraction.
• دمای بیش از حد نازل.
• کیفیت پایین فیلامنت.

5. چگونه می‌توان دمای مناسب برای فیلامنت را تعیین کرد؟

بهترین روش، استفاده از دستورالعمل‌های تولیدکننده فیلامنت است. همچنین می‌توانید با تست چاپ دمایی (Temperature Tower)، دمای بهینه را پیدا کنید. ( لینک و متن مطلب تست چاپ دمایی (Temperature Tower))

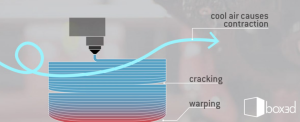

6. چرا مدل‌های چاپ شده دچار تاب برداشتن (Warping) می‌شوند؟

تاب برداشتن معمولاً به دلیل:

• سرد شدن سریع فیلامنت.
• عدم استفاده از صفحه چاپ گرم‌شونده.
• استفاده از فیلامنت‌های حساس مانند ABS در محیط سرد.

7. آیا تمیز کردن نازل پرینتر سه‌بعدی ضروری است؟

بله؛ تمیز کردن نازل به صورت دوره‌ای برای جلوگیری از انسداد و حفظ کیفیت چاپ ضروری است.

8. چگونه می‌توان تنظیمات Retraction را بهینه کرد؟

• طول و سرعت Retraction را به تدریج تنظیم کنید.
• از تست‌های Retraction برای بررسی نتایج استفاده کنید.

9. چرا ابعاد مدل چاپ شده دقیق نیست؟

این مشکل می‌تواند به دلایل زیر باشد:

• عدم کالیبراسیون محورهای X، Y و Z.
• انقباض یا انبساط مواد چاپی یا شرینک.
• تنظیمات نادرست اسلایسر.

10. چه مدت طول می‌کشد تا پرینتر سه‌بعدی آماده کار شود؟

آماده‌سازی پرینتر بستگی به تنظیمات و کالیبراسیون دارد، اما معمولاً حدود  ۱۰ دقیقه طول می‌کشد.
